出光公司低等规茂金属聚丙烯L-MODU应用阐述

为了生产相对柔软的聚丙烯材料，可以采用丙烯与乙烯或其他a-烯烃无规共聚或者抗冲共聚的方法，此外还可以通过降低聚丙烯的立构规整性从而得到低模量聚丙烯。

在对茂金属化合物催化丙烯聚合的研究中，人们发现与单桥联茚基茂金属相比，双桥联茚基茂金属会降低聚合物的立构规则性。对于单桥联茚基茂金属催化剂，当降低聚合物等规度[mmmm]时，同时也会降低聚合物分子量，但对于双桥联茚基茂金属催化剂，在降低等规度时却可得到高分子量的聚合物。

日本出光公司开发了一系列双桥联C2结构的茂金属催化剂，可用来制备低等规度的聚丙烯：

日本出光公司的L-MODU™具有如下特征：低熔点( < 100℃)、低结晶率、柔性、透明、可溶于某些有机溶剂、更高的热稳定性、无气味、室温下无粘性、与聚丙烯更加兼容。

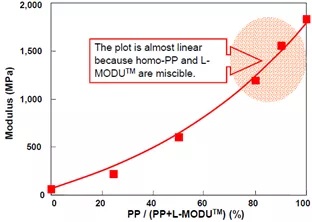

PP /L-MODU™共混物的柔软度取决于L-MODU™含量，由于L-MODU™与PP的相容性好，因此在一定范围内柔软度与L-MODU™含量成线性关系。

传统方法制备的无定形聚a-烯烃（APAO），由于其粘性，很难以粒料的形式供应。但是L-MODU™可以造粒，这使得其更加易于使用，在生产线上很容易调节加入剂量。

（1）热熔胶

LMPP可应用于热熔粘合剂，其在低温下的可喷涂性好，并且具有高粘合强度，固化速率适度并且均匀。由于使用茂金属催化剂生产L-MODU的分子量和分子量分布可控，相比无定形聚a-烯烃（APAO），L-MODU具有优异的喷涂性能，在螺旋喷雾和Ω形喷涂试验中，效果都优于APAO。

（2）无纺布

利用LMPP的弹性，可获得具有优异弹性的弹性无纺布。

将LMPP与普通PP共混，通过控制结晶率和结晶速率，可获得具有优异柔软性的无纺布。向普通IPP中添加LMPP可以提高材料的可纺性，可纺性随着LMPP含量的增加而提高。LMPP的熔点越低，提高可纺性的效果越好。低结晶度的LMPP对纺粘级PP的结晶具有稀释作用，LMPP与PP的相容性佳，LMPP对不同剪切速率下PP的表观粘度影响不大，PP/LMPP非织造材料体现出高强和高柔韧性，可广泛应用于包装和医卫产品领域。

使用PP /L-MODU™混合物可获得较好的可纺性和更细的PP纤维，高速纺纱速度下，在没有冷却空气的条件下未观察到纤维直径的波动。 由于低等规度成分(L-MODU™)出现，PP的结晶变慢，更容易被充分牵伸，纺丝的固化位置被移向下游，颈状变形也受到抑制，可纺性得到改善。

混合压花后的细纤维数量比标准纤维多，可增强无纺布的CD强度。

添加L-MODU进入普通聚丙烯的非晶相，使非晶相区域范围增加，可有助于爽滑剂芥酸酰胺通过非晶相区域扩散到细丝表面：

（3）双向拉伸膜

在生产双向拉伸薄膜时，加入LMPP可以改善加工性能，减少薄膜的不均匀断裂，薄膜厚度更加均匀，拓宽了可拉伸的温度范围，使得低温拉伸成为可能。

通过添加L-MODU，使用高结晶聚丙烯生产BOPP薄膜的力学和光学性能可得到改善。

（4）色母粒

通过在母料中添加L-MODU™可提高染料颗粒分散性。对于炭黑和或者钛白粉，制件单位面积上的颗粒团聚都降低了。

通过向母料中添加L-MODU™，可改善颜料的扩散性，即使在颜料浓度较低的情况下，模制品的外观也保持均匀。L-MODU™还可以作为其他助剂（如抗静电剂、爽滑剂）的促进剂，提高助剂的使用效果。

（5）热塑性弹性体TPE共混改性行业

通过添加L-MODU到热塑性弹性体中，可以提高TPE的流动性，降低填充油的使用量。使TPE-S得手感更佳，不过L-MODU有个缺陷，降低了TPE的固化速度，尤其在注塑成型加工，冷却时间需要进一步加长。

目前商用的L-MODU商用的牌号主要有3个，具体性能如下表：
