抗菌塑料实例

（1）食品包装材料

介绍了一种抗菌保鲜PVC, 用作食品包装材料，该材料的组成如下(质量份)：PVC 100 份；磷酸锆钠银抗菌剂0.43份；二异壬基已二酸28份；消泡剂0.3份:二已基己二酸4份；稳定剂1份；环氧大豆油10份。

将上述材料混合在一起，在220-230℃下熔融吹制成厚度为0.008 -0.02mm的PVC薄片。该片的抗菌试验结果如表所示。

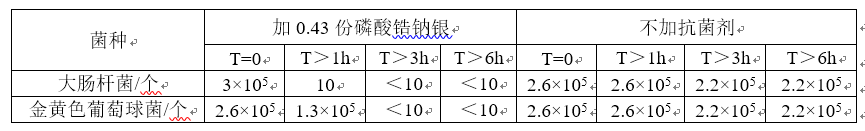

对细菌的灭活试验结果

（2）抗菌菜板

以合成橡胶(NBR) 以及硬质聚氯乙烯为主要材料，混合后再加入抗菌剂，压制成型的抗菌菜板。其配方如下：合成橡胶(NBR) 24~36份；氧化锌1~4份；硬质聚氯乙烯40~56份；钛1~4份；合成橡胶的高硬化剂3~8份；硬脂酸0.2~0.6份；低压聚乙烯树脂2~8份；陶瓷粉末2~6份；胶态硅石6~10份；无机抗菌剂0.4~6份。

（3）抗菌家电(国内路线)

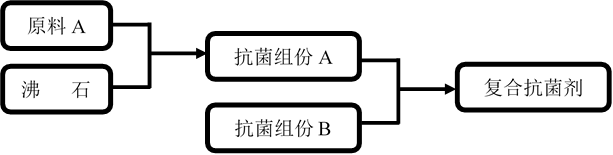

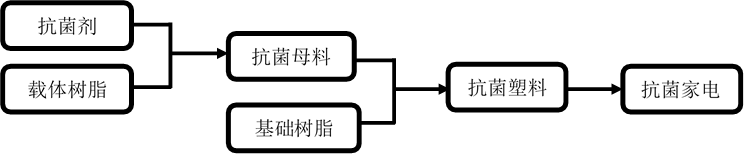

1)工艺流程如图

2)实例(抗菌冰箱门封条)

以添加质量分数为4%的抗菌母料与PVC粒料掺混，挤塑成型冰箱门封条。生产工艺稳定，产品外观合格，抗菌率10%，制品力学性能基本不变。

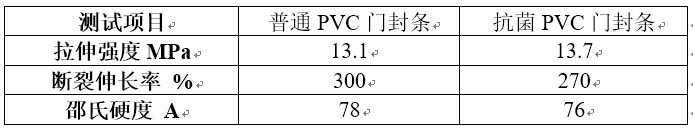

PVC冰箱门封条的力学性能测试结果

4.抗菌性能检测

(1)抗菌剂的抗菌性能检测

抗菌剂主要分抗细菌和抗真(霉)菌两大类，均可采用微生物学中的微生物对药物敏感性的检测方法。

1) 稀释法。将抗菌剂稀释为不同浓度，作用于菌株，定量测定抗菌剂对细菌的最抑菌浓度MIC，不同抗菌剂作用时间有所不同。

2)扩散法。在定量浓度菌液的培养基上，培养一定时间，测抑菌环大小。不同杭菌剂培养时间有所不同，霉菌测定需要较长时间，不同菌株抑菌环的大小也不相同。例如:检测细菌常用的革兰氏阴性菌大肠杆菌(大肠埃希氏菌)的构菌环大于23mm为敏感，革兰氏性菌金黄色葡萄球菌的抑菌环大于24mm为敏感。另外，此方法可改进为TTC快速纸片扩散法，只需1- 3h就可出结果。

5.抗菌母料及其制品的抗菌性测定

抗菌母料及其制品的抗菌性测定较为复杂，需要根据不同的材料，不同的使用场合、检测不同的菌属，制定不同的检测方法。

1)抗细菌的测定方法

1)培养法。此方法需要菌液滴入或铺于样品上，培养一定时间(通常为24h)后，活板计数计算抗菌率，此方法需要严格控制营养温度、湿度、pH值、时间等。首先，对于抗菌塑料(不包括发泡制品)、涂料等，可采用贴膜培养法。该方法是参照GB 15979及日本家电协会标准制定的，企标为Q/02GZS001。 对于抗菌织物、发泡塑料、一次性卫生用品等，可采用浸入培养法，即菌液均匀浸入样品，不需贴膜的培养方法。该方法是参照GB 15979制定的，不同材料培养时间不同。这两类方法可严格定量，抗菌效果有精确数据表示，是国内外认可的方法。

2)接触法或包埋法。此方法是样品直接接触混有菌液的培养基或包埋其中，培养不同时间后进行观察，观察细菌在样品上及周围的生长情况和样品受侵蚀情况。这种方法可采用不同材质的样品检测，也是国际上公认的方法。国际标准IS0846，德国工业标准DIN 53793、ASTMG 22 等对高分子材料的抗菌测定均采用此方法，但这种方法周期较长，对于材料的深入研究是适用的，但作为产品质量控制的评价方法不能定量地表达。因此，作为质检方法不如培养法更为合适。

3)振荡法。此方法是把样品浸泡在一定浓度的菌液中，不断振荡，培养一定时间，做活板计数计算抗菌率。该方法适用于织物、发泡塑料、一次性 卫生用品等的测定，可加速反应，在较短时间内检测出结果。

 (2)抗真(霉)菌的测定方法

1)接触法。 与测定细菌的方法一致，样品贴于培养基上，在样品及培养表面均匀地喷洒一定量的混合孢子悬浮液，培养一定时间，通常为4周，定期观察，按菌生长情况分等级评价抗菌材料的抗霉菌性，此方法是国际上常采用的方法，ISO846、ASTMIC 21等标准均采用类似方法。能够较全面地分析霉菌在材料上生产情况，以及抗菌材料对霉菌的抑制情况。

2) 暴露法。此方法把样品暴露于将霉菌生长的场所，来测定样品长w的程度。这种方法为试验提供的环境是非封闭的，更为接近自然环境。但操作上较不便，容易污染环境，GB/T 2423.16、GB/T4768等国家标准均采用此方法。
