韧性哥聚甲醛包胶弹性体选择指南

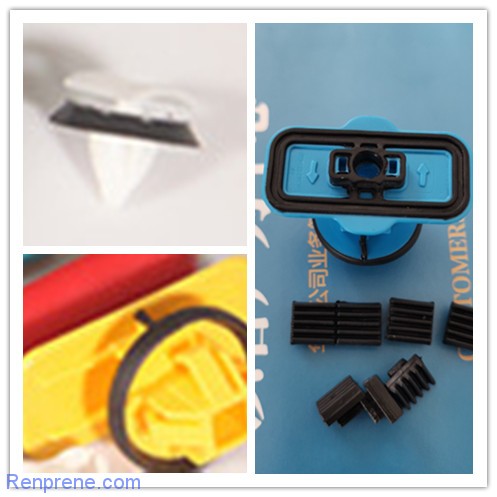

聚甲醛（POM）包胶热塑性弹性体，广泛应用于五金工具、汽车零件的接插、紧固件等，满足灵活装配、密封等需求。包胶成型（包覆成型）一般使用双次注塑成型工艺，即Over molding（重叠注塑），比较常见的是Insert molding（嵌件注塑成型）。

美特材料工程师根据聚甲醛材料特性、包胶成型工艺、及制品结构特点、使用场合的不同，开发了多款有差异化的聚甲醛包胶弹性体牌号，以满足不同场合的需求。

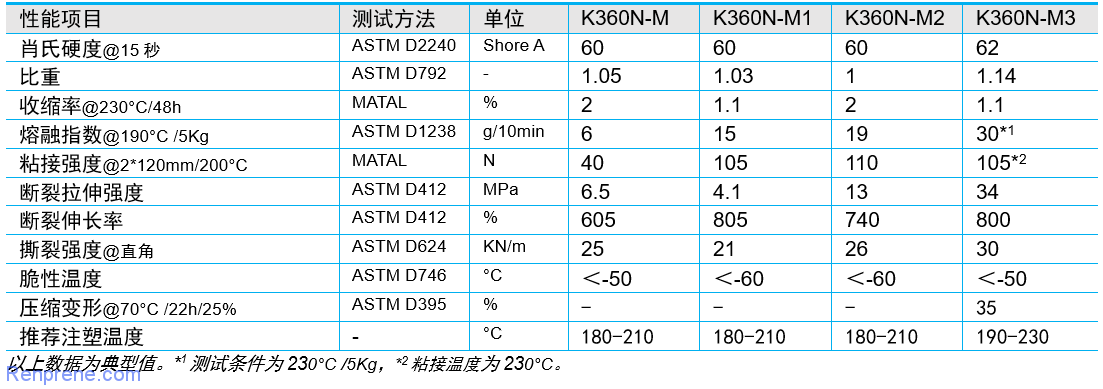

韧性哥^TM聚甲醛包胶弹性体共有4个系列，以60A为代表，下表列出了不同系列的性能差异：

R 一般需要干燥，请在50℃条件下干燥1~2小时；

Þ 加工该原料，料筒可用PP或PE清洗，请注意与PVC等其它工程塑料并不相容；

G 边角料可重复使用，添加量一般不超过15%，性能无影响；

| 可用色粉或色母着色，EVA基色母可获最佳表面效果。

TPE K300N-M系列以SEBS主要基材，并以极性材料和增粘树脂加以改性，不同系列，SEBS弹性体、极性材料、增粘树脂组分根据应用场合作出相应的调整。

M系列：  50~80A，中低温粘接，回弹性优异，粘接强度低；

M1系列：60~80A，中低温粘接，回弹性和粘接强度均衡；

M2系列：60~80A，中低温粘接，粘接强度优异；

M3系列：60~80A， 高温粘接，回弹性和粘接强度均衡；

如果要求弹性体材料密封性能优越，则推荐选择M系列，但需要在POM硬胶制品上设计合理的卡扣，以保证弹性体材料与POM的连接；

如果对粘接强度比较敏感（相对POM硬胶不易设计卡扣），则推荐使用M1、M2、M3系列；

如果对弹性体材料的回弹性有一定要求，则推荐选择M1、M3系列；

如果对弹性体材料的耐高温有一定要求，则推荐选择M3系列；

如果对弹性体材料的防震有一定要求，则推荐选择M2系列。

M特别提醒：M、M1、M2系列注塑温度提高，则需延长冷却时间，否则影响脱模。

推荐阅读：包胶材料经典：

浅谈TPE/塑料的包胶原理、配方基础与工艺要点

浅谈POM包胶—花洒出水嘴
