特殊橡胶——EVM(乙华平)性能特点和市场应用

乙华平橡胶是乙烯和醋酸乙烯的共聚物。其化学名称为乙烯醋酸乙烯橡胶 ,简称 EVM。乙华平是阿郎新科公司生产的该种橡胶的注册商标 。EVM 的化学组成与EVA 相同,都是乙烯与乙酸乙烯酯的共聚物,但由于合成方法不同,二者差异明显。EVA 是乙酸乙烯酯含量低(质量分数低于0.4) 、支化度低而结晶度高的共聚物,属于塑料,广泛用于热熔胶和制鞋业。EVM 是乙酸乙烯酯含量高(质量分数为0.4～0.8) 、支化度高的无定形共聚物,属于橡胶,通过合理配合可获得性能优良的硫化胶。
所以乙华平橡胶属于特种橡胶 ,它在耐高温( 175°C) ,耐油 (相当于丙烯腈 ACN 含量 26-34% 的 丁 腈 橡 胶 ) , 耐 天 候 老 化 (仅 次 于EPDM )以及阻燃方面都非常优秀。近年来在电缆、胶辊、家用电器及汽车橡胶配件等产品上的应用非常广泛 ,已经成为某些特殊橡胶产品所不可取代的新型原材料。
成份介绍：

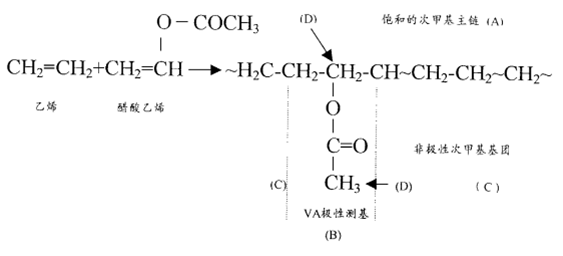

乙华平由乙烯和醋酸乙烯以不同比例共聚而成

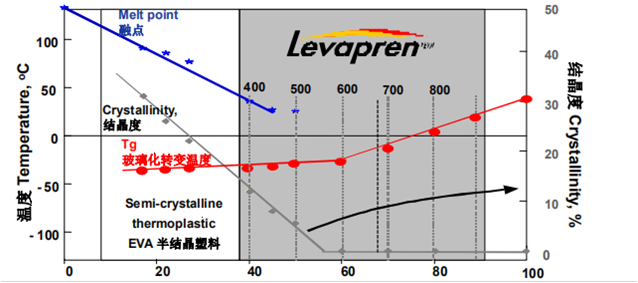

EVM (乙华平) 与EVA的对比 – 热性能

醋酸乙烯酯含量VA%
注：VA含量低于40%为EVA,VA含量高于40%为EVM。
Levapren®为阿郎新科注册商标
EVM（乙华平）的性能特点
1.耐热老化性能优异,可在150 ℃下长期使用,最高工作温度可达175 ℃,在175 ℃下老化70 h 甚至168 h 后,强伸性能保持率相当高。2.EVM 的耐热老化性能优于氢化丁腈橡胶( HN2BR) 和EPDM。
3.阻燃性能优异,无卤阻燃EVM 胶料的氧指数可达38～42 ,且燃烧发烟量低,腐蚀性轻微,燃烧气体无毒。
4.耐油性能良好,耐油性能相当于丙烯腈质量分数为0. 26～0. 34 的NBR。
5.耐天候老化性能仅次于EPDM。

EVM 的缺点是耐水性差,粘度低,加工时易粘辊,且只能采用过氧化物硫化。

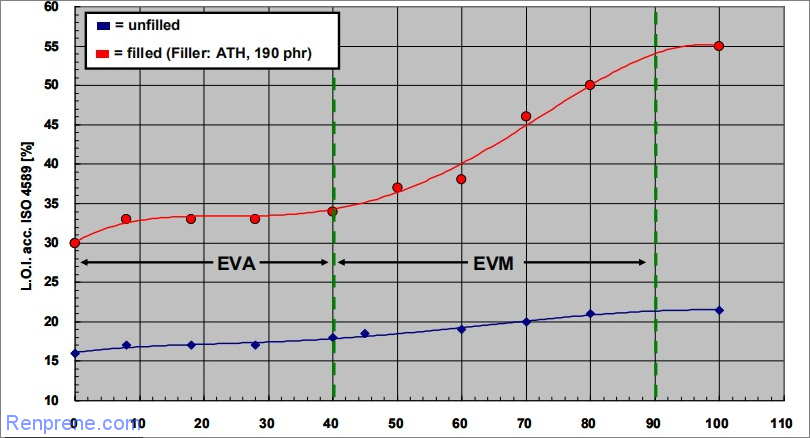

EVM (乙华平)的阻燃性能 – 与Al(OH)3具有协同效应

VA含量%

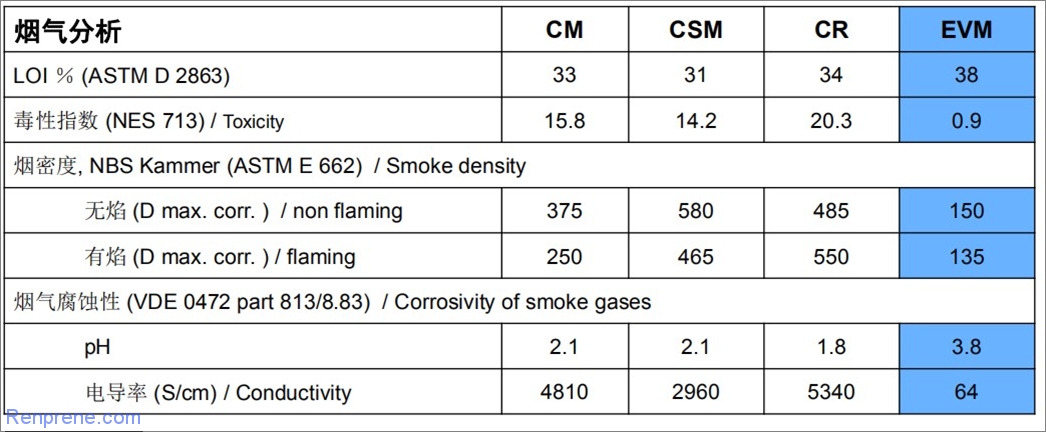

EVM (乙华平)的阻燃性能 – 低烟、无卤、无腐蚀性

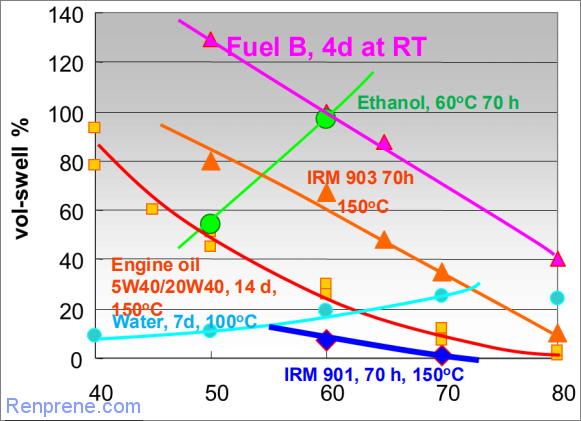

EVM (乙华平)的耐液体性能随着VA含量的增加而改善

VA含量%
1.VA有助于降低油中体积膨胀
2.耐901号油好
3.耐机油需VA含量 60%以上
4.汽油中体积膨胀大
5.在乙醇中，高VA牌号的体积膨胀越大

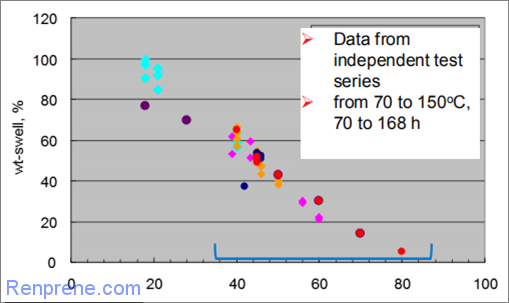

EVM (乙华平)的耐油性能随VA含量增加而提高

VA含量%
随着VA含量的增加，油溶胀逐渐减小

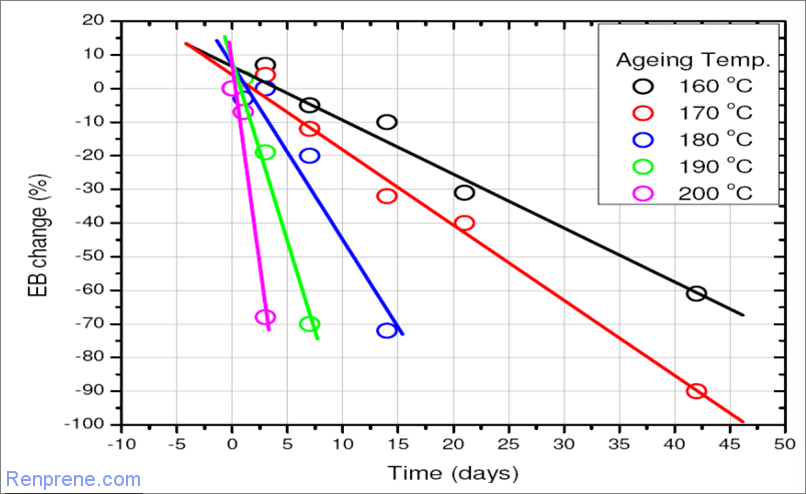

EVM (乙华平)的耐老化性能

耐热170-175℃，短期可耐受更高温度

EVM (乙华平)的配方设计要点
(1) 采用过氧化物硫化体系,硫化剂DCP 用量为2～3 份,助交联剂( TAC 或TAIC) 用量为1～3 份。当硫化剂DCP 和助交联剂TAIC 的用量约为2 份时,EVM 的拉伸强度高,压缩永久变形小,综合性能良好。
(2) EVM 的抗水解性能较差,需加入抗水解剂。有效的抗水解剂是聚碳酸二亚胺,如德国莱茵化学公司的Rhengran P-50 或国产的PCD ,通常抗水解剂Rhengran P-50 用量为3 份。未加抗水解剂的EVM 在80 ℃热水中浸泡8 h 后,100 %定伸应力迅速降低,仅为浸泡前的25 % ,拉断伸长率迅速增大,为浸泡前的1. 48 倍;加入3份抗水解剂Rhengran P-50 后,EVM 的拉伸性能变化较小。
(3) 采用防老剂RD 的EVM 硫化胶耐热老化性能最佳,若将防老剂RD 与抗水解剂RhengranP-50 并用,EVM 硫化胶兼具良好的抗水解和耐热老化性能。

(4) 增塑剂宜采用DOS (癸二酸二辛酯) ,可兼顾高低温用途,与增塑剂TOTM(偏苯三酸三辛酯) 并用效果更好。聚酯增塑剂可赋予EVM优良的耐热性能。
(5) EVM 的粘度较低,混炼时易粘辊,应加入硬脂酸或硬脂酸/ 硬脂酸钙(或硬脂酸锌) ,此外还要加入适量的聚乙烯蜡。

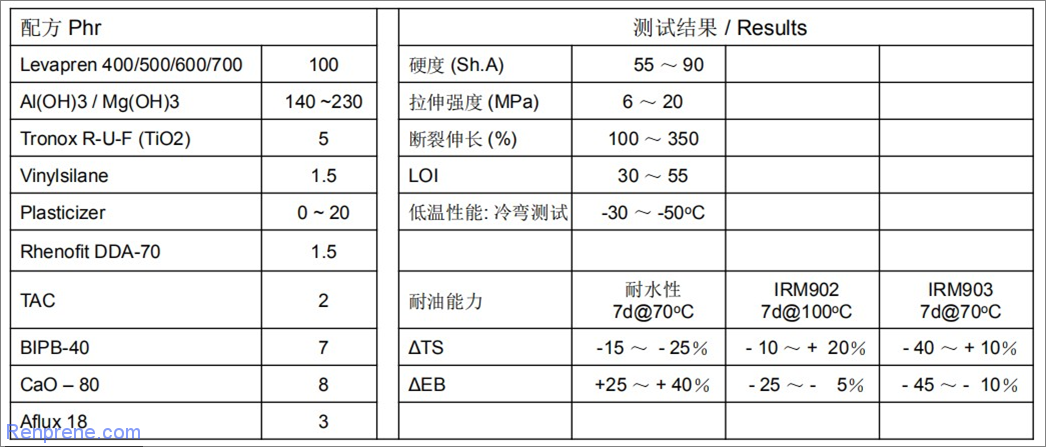

参考配方

EVM（乙华平）的用途
1.电缆护套:无卤阻燃
2. EPDM/EVM 并用– 提高EPDM耐热空气老化性能，提高散热器胶管的耐油性能
3.POE/EVM用于发泡鞋材– 硬度降低，回弹性提高，具有更好的防滑性
4.SEBS/EVM用于特殊发泡制品– 具有极高的阻尼特性
5.NBR/EVM – 改善耐老化性
6.EVM用作预分散母粒载体
