塑料相容剂接枝单体为何多选马来酸酐及与偶联剂的区别

一、塑料相容剂接枝单体选择的主要依据

做塑料改性，因高分子和填充，高分子和另一高分子极性、溶解度参数不一样以导致材料的不相容，这个时候需要加入适合牌号的接枝相容剂。可接枝的单体很多，然而国内外为何多用马来酸酐MAH作为接枝单体？答案其实很简单，就是马来酸酐极性最强。e值达到3.69，这不是其它单体可比拟的。同样接枝率的情况下，毫无疑问，马来酸酐接枝相容剂极性最高。选择接枝相容剂，其实只是选择这个极性，没有这个极性，也失去了意义。

常用单体的Q值和e值

单体的Qe值极性关系

二、相容剂与偶联剂的区别

2.1. 相容剂之所以叫相容剂可以提高合金高分子间的相容（这点偶联剂不行），改善树脂与填料之间的相容性和结合。如PC/ABS的合金，要加马来酸酐接枝相容剂，加偶联剂没有什么用。

2.2. 马来酸酐接枝相容剂是高分子的，高温下不容易分解和破坏，低分子的偶联剂不具备的。

2.3. 因为接枝了强极性基团，比原料（接枝之前）拉伸强度一般提高一倍。加入到材料中自然也提高了拉伸强度，偶联剂提高的幅度小。

EVA-G-MAH提高体系拉伸性能

2.4. 尼龙、PP、PBT等塑料的增韧剂，偶联剂不行，加马来酸酐接枝弹性体相容剂就很好---吸收冲击的能量并传递走。

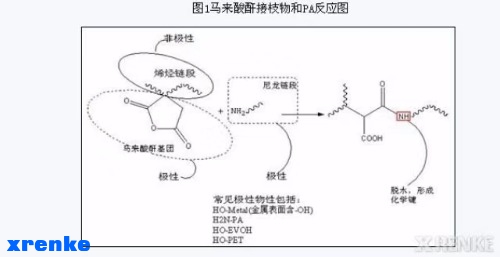

马来酸酐接枝物和PA反应图

2.5. 当然偶联剂也有相容剂不具备的性能：可以做交联电缆。

2.6. 填充比较多的情况下，用偶联剂处理就便宜了。如果填充用的少，则选择相容剂，直接简单混合后注塑，不需要干燥、活化等工序。
